BFRD700系列導波雷達物位計

應用：液體和固體料位連續，測量量程30米。

BFRD701-纜式探頭：主要用于固體料位及液體料位的測量，量程30米。

BFRD702-桿式探頭：主要用于液體料位，量程6米。

BFRD703-同軸探頭：主要用于測量介電常數較低的液體，量程6米。

概述

BF系列導波雷達液位變送器運用了TDR（時域反射原理）技術，TDR 發生器產生一個沿導波桿或纜繩傳送的電磁脈沖波，當遇到比先前傳導介質（空氣或蒸發汽）介電常數大的介質表面時，脈沖波會被反射。用超高速計時電路來計算脈沖波的傳導時間，從而達到穩定的液位測量。

BF系列導波雷達物位變送器是取代浮筒變送器和射頻導納（電容）液位變送器的更新換代產品。它與浮筒變送器相比不受介質比重的影響，與射頻導納（電容）液位變送器相比不受介電

常數變化的影響。不需要現場校調，只需輸入物位數據進行組態即可，是現有的任何一種物位測量儀表都無可比擬的優點。

BF系列導波雷達液位變送器是針對復雜的物位工況而設計生產的，信號通過導波桿傳播，而不是通過空氣傳送，導波桿上的空氣和凝結水不會影響性能，可測量介電常數低至1.4 的介質（如丁烷）。并且不受壓力、溫度、密度的限制。

特性及優勢

測量不受下列因素影響：

液體的密度，固體物料的疏松程度和溫度

加料時的粉塵和液體表面的泡沫對測量無影響

同軸桿式探頭的測量完全不受罐體及安裝短管的內部結構的影響

探桿和纜式探頭可以更換

安裝指南

下述的安裝指南適用于纜式和桿式探頭測量固體顆粒料和液體物體管式探頭只適用于液體物體。

安裝位置：

盡量遠離出料口和進料口。

對金屬罐和塑料罐，在整個量程范圍內不碰壁。如果是金屬罐，物位儀表不要安裝在罐的中央。

建議安裝在料倉直徑的1/4處。

纜式探頭或桿式探頭里罐壁距離不小于50厘米。

探頭底部距罐底大約30mm。

探頭距罐內障礙物距離不小于300mm。

特點：

可以測量介電常數大于等于1.4的任何介質。

一般用于測量粘度≤500cst而且不容易產生粘附的介質。

量程可以達到6米。

對蒸汽和泡沫有很強的抑制能力，測量不受影響。

對于介電常數比較小的液體物料可以采用雙探桿式測量方式，以保障良好的準確測量。

接線方式

纜式探頭的固定

如果纜式探頭距離罐壁小于50厘米或有可能碰到罐壁上時，纜式探頭的末端需要固定在罐底。

為了避免纜式探頭在下料時過度受力，用戶需將纜繩底部固定在罐底，固定時，應該盡量讓纜繩保持一定的松緊度。選擇纜式探頭時應比實際距離稍長一些。

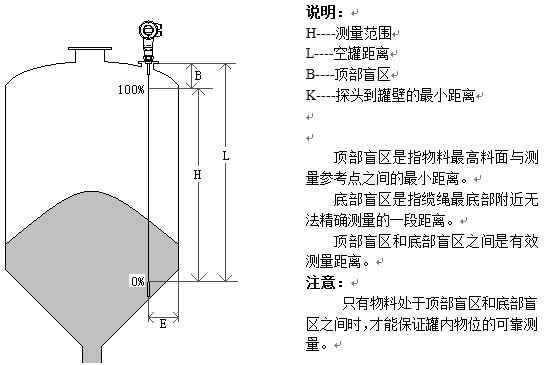

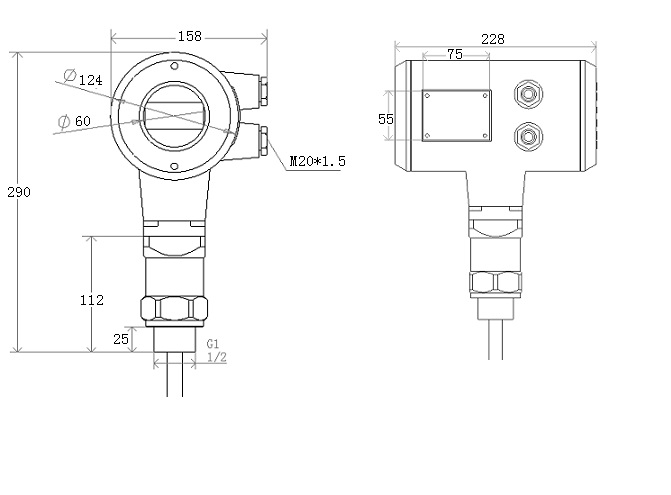

儀表尺寸

技術參數

參數：工作頻率:100MHZ-1.8GHZ

測量范圍：纜式：0 - 30m；桿式、同軸式：0 - 6m

重復性：±3mm

分辨率：1mm

采樣：回波采樣54 次/s

響應速度：>0.2S（根據具體使用情況而定）

輸出電流信號：4 - 20mA

精度：<0.1%

通訊接口： HART 通訊協議

過程連接: G1-1/2 (BFRD701、BF-802)

法蘭DN50，DN80，DN100，DN150(BF-803)

過程壓力: 2Mpa

電源：電源：24VDC(±10%),紋波電壓：1Vpp

耗電量：max 22.5mA

環境條件：溫度-40OC～+100OC

外殼防護等級： IP68

兩線制接線：儀表供電和信號輸出共用一根兩芯導線

電纜入口：2個M20*1.5(電纜直徑5----9mm)
